WEB工場見学

どの工場も自慢できるほど大きくもなく立派でもありませんが、大王製作所では人間性重視で小規模で家族経営をしているような仕入外注先を大切にしています。
日々、問題点を話し合い、一緒に改善に取り組むように心がけています。
みなさんに見せられるようなものではありませんが、我々を陰ながら支えていただいている工場を見ていただければと思います。

工場見学をしたいタイトルバーを下記より選んでクリックしてください。
クリックするとそれぞれの生産工程が展開して、いつでも見学することができます。
もう一度タイトルバーをクリックすると折りたたむことができます。

ネオンファン(LED扇風機)工場

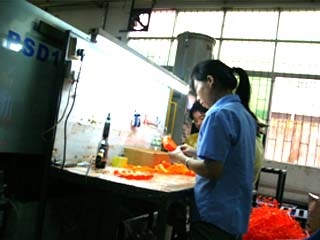

工程1

射出成型

工程1 射出成型

扇風機のボディーを成型します

工程2

印刷

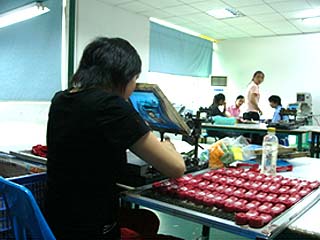

工程2 印刷

扇風機のボディーにロゴなどを印刷します

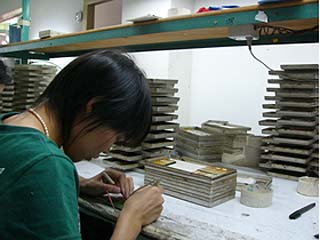

工程3

LEDボンディング工程

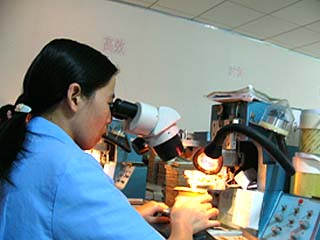

工程3 LEDボンディング工程

扇風機の羽の光る部分を作っています

工程4

LEDクリアコート工程

工程4 LEDクリアコート工程

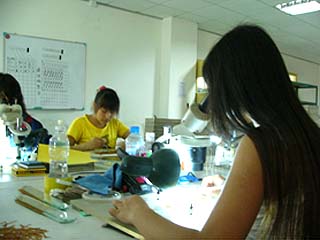

LED基板上のLEDを保護するために透明の樹脂を塗布

工程5

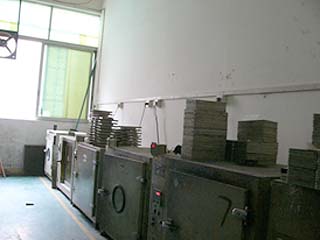

コーティング硬化工程

工程5 コーティング硬化工程

熱で樹脂を硬化させる。 これで羽に取り付けるLEDが完成

工程6

LED検査工程

工程6 LED検査工程

出来上がったLED基板に通電して全数点灯するか検査する

工程7

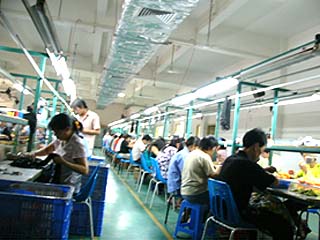

羽部組立工程

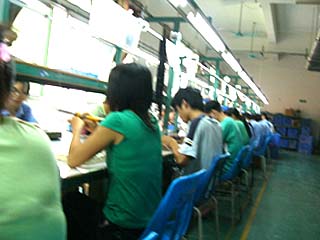

工程7 羽部組立工程

LED内蔵の羽の部分と本体を圧着。接点にはグリースを注入

工程8

羽部検査工程

工程8 羽部検査工程

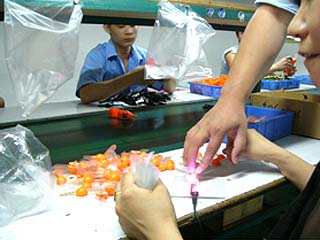

LED内蔵の羽の部分が正常に点灯するか1個づつ検品する

工程9

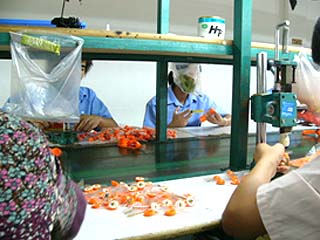

本体組立工程

工程9 本体組立工程

モーターや電池ソケットなどを配線で半田付け
(RoHS対応可)

工程10

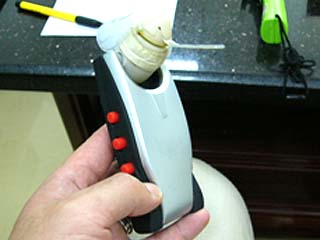

本体検査工程

工程10 本体検査工程

正常に稼動するか1個づつ検品する

プロモーションビデオ

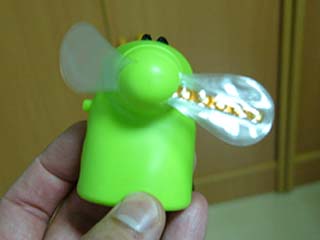

完成品例

完成品例

完成品例

完成品例

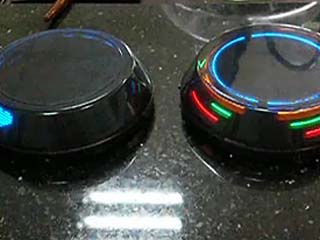

コースタータイプ

コースタータイプ

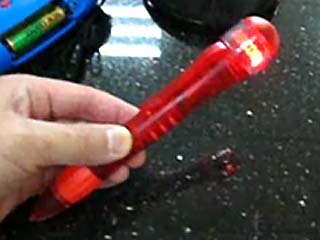

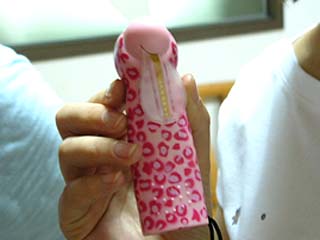

ペンタイプ

ペンタイプ

開発試作商品

開発試作商品

開発試作商品

開発試作商品
製品案内

関連記事ホームページへ

Oリング(丸鐶)製造工場(中国)

工程1

線材からスプリングを作ります

工程2

スプリングを長尺方向にカットします

工程3

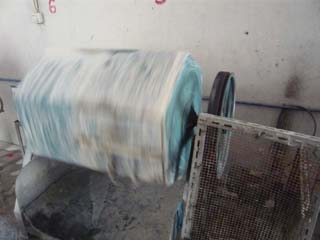

バレル研磨して仕上げをします

工程3
製品案内
製品案内

関連記事ホームページへ

宝来鈴工場

工程1

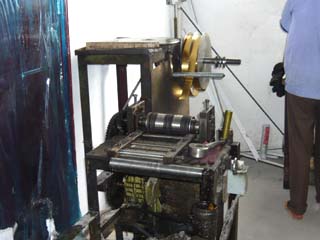

板材を鈴の大きさに合わせてカットします

工程1
工程2

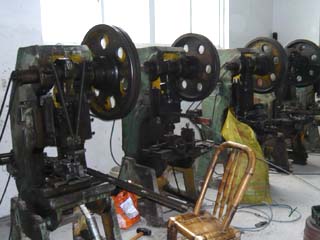

プレスで鈴の頭の部分を成型していきます



工程2

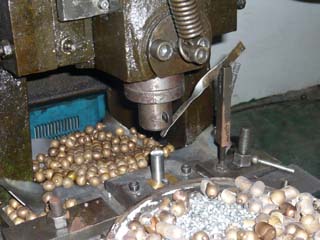

工程3

鈴の中に入れる玉を線材をカットして作る

工程3

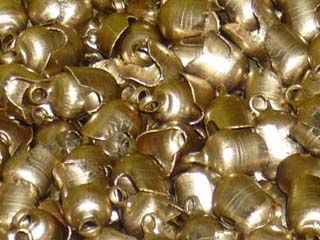

工程4

釣鐘状の鈴枠に玉を入れて最終成型

工程4

一つ一つ手作業で釣鐘状の鈴を宝来鈴の形に

工程5

検査工程(鈴が鳴るかどうかのチェック)

工程6

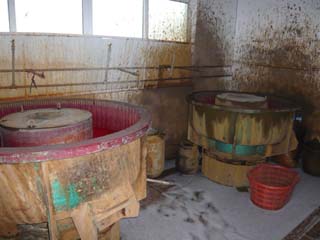

バレル工程(生地を磨いて綺麗にする)

工程6
工程7

真空蒸着鍍金工程

工程7

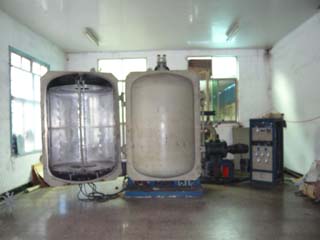

巨大な真空蒸着釜、左右に扉があり交互に使用

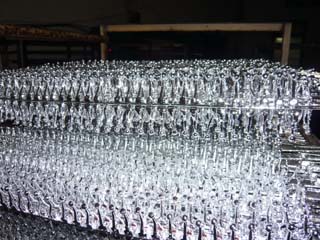

工程7

治具に鈴をセットして真空蒸着された状態

工程8

塗装工程

製品案内

関連製品ホームページへ

マスコット・フィギュア(シリコン型成型:ポリストーン)工場

工程1

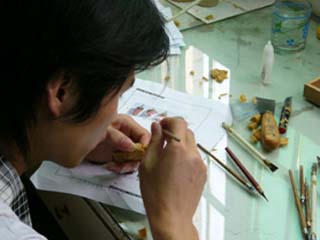

原型作り

工程1

全て手作業で行っています

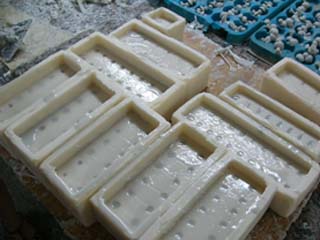

工程2

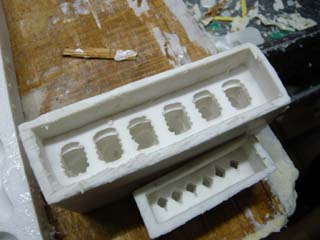

シリコンで型を作ります

工程2

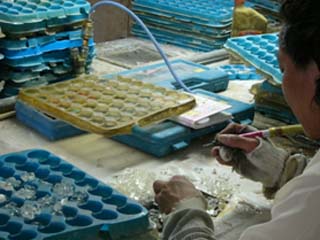

工程3

シリコン型にポリストーンを流し込みます

工程3
工程4

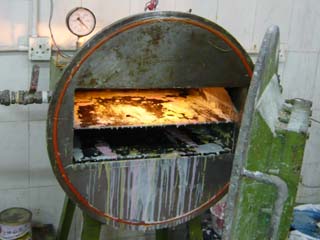

真空釜で気泡を取り除きます

工程4

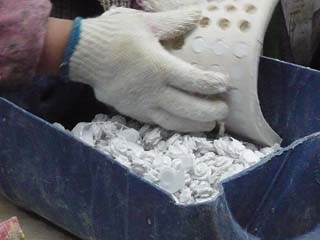

工程5

シリコン型から製品を取り出します

工程5
工程6

リューターでバリを取り除きます

工程6
工程7

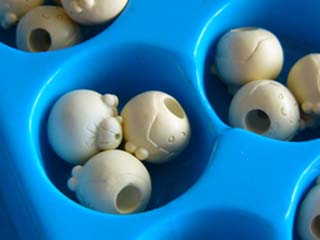

下地が出来上がりました

工程7
工程8

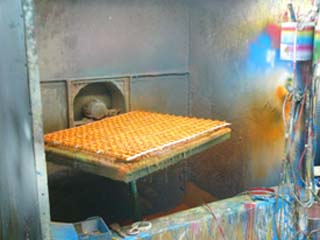

ベースとなる色をスプレー塗装します

工程8
工程9

顔の表情などはパット印刷します。

または、透明のシートに印刷して製品に貼り付けるデカールを用いることもあります。

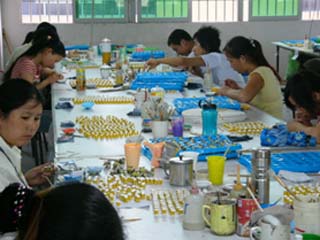

工程10

残りは手塗りで仕上げを行います

工程10
工程11

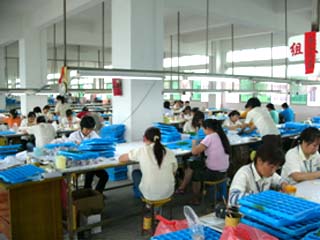

最終検品を行い出荷します

工程11

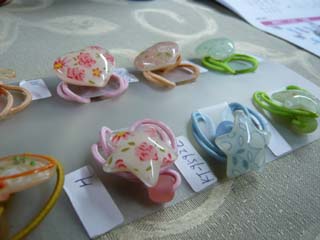

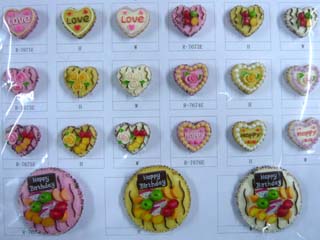

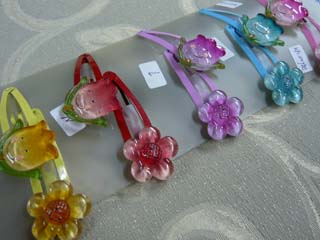

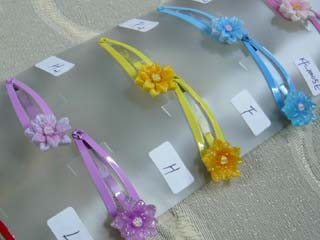

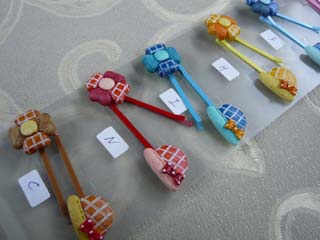

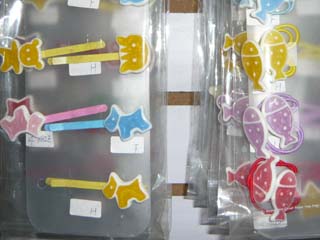

完成品例

完成品例

完成品例

完成品例

完成品例

完成品例

完成品例

完成品例

完成品例

完成品例

完成品例

完成品例
製品案内

立体人形はそのほとんどに版権があるため
ここではご紹介することができません。

関連記事ホームページへ

マスコット・フィギュア(金型成型:ABS・PVC)工場

工程1

原型作り

工程1 原型作り
工程2

金型作り

工程2 金型作り

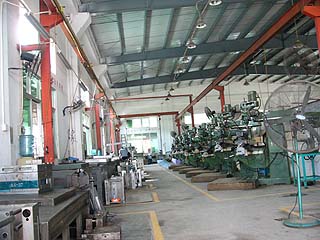

金型製作用工作機械

工程2 金型作り

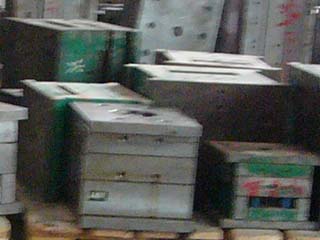

金型例

工程3

射出成型

工程3 射出成型

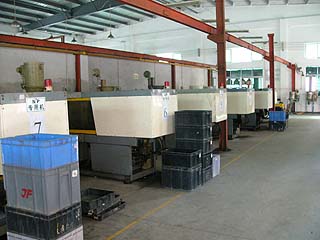

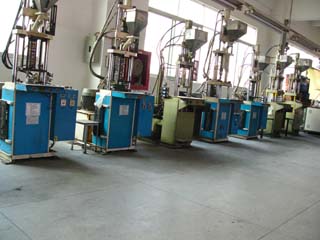

大型の射出成型機

工程3 射出成型

小型の射出成型機

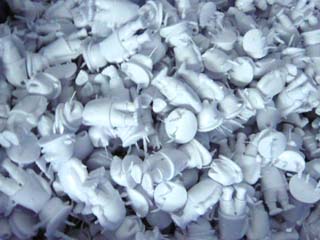

工程4

バリ取り

小型射出成型機による作業

工程4 バリ取り

バリが残るので工具で綺麗に取り去る

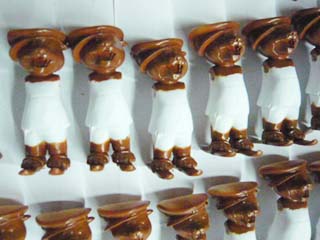

工程5

スプレー塗装

マスキングをしてスプレー塗装

工程5 スプレー塗装

マスキングスプレー塗装例

工程6

パット印刷またはデカール印刷

2色同時パット印刷機

工程6 パット印刷またはデカール印刷

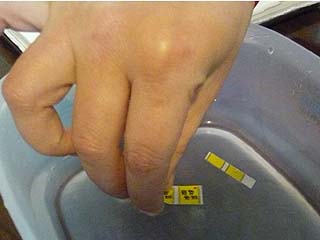

供のころにプラモデルを作った方ならご存知のはず。
水に浸して浮き上がった印刷済みの透明シート(デカール)も
会社の細かなロゴ表現などに多用されています。

工程7

検査工程

お客様の要求事項(仕様)と当社が独自に設定した
検査基準により全数検査を実施しています。

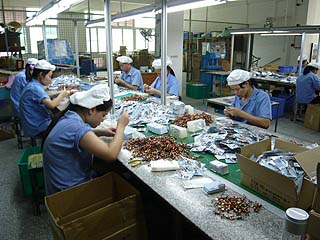

工程8

組立工程

工程8 組立工程
工程9

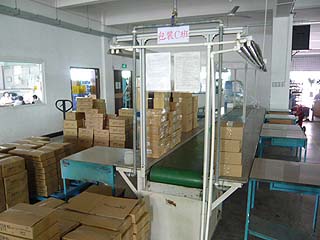

梱包工程

工程9 梱包工程
製品案内

関連製品紹介ページへ
